Hier nochmal die Skizze des Hauptrahmens. Er besteht aus den Querrohren A-F und den Längsrohren 1-9. Konstruktionsprinzip ist es, dass jeweils das dickere Querrohr durchbohrt wird und in diese Bohrung dann das dünnere Längsrohr gesteckt und verlötet wird. Hier folgt die Stückliste, wobei zu beachten ist, dass die Länge der Längsrohre immer von Mitte Querrohr bis Mitte Querrohr angegeben ist: ( Angaben in rot sind Änderungen, von denen ich meine, dass sie die Geometrie verbessern würden.)
Nr. | Bezeichnung | Stk. | Material | Länge | von/Breite | bis/Breite |
---|---|---|---|---|---|---|
A | Federträger | 1 | d30x1 | 500 | - | - |
B | Lenkhebelträger | 1 | d22x1 | 500 | - | - |
C | Querträger | 1 | d30x1 | 400 | - | - |
D | Beckenstütze | 1 | d22x1 | 520 | - | - |
E | Federträger hinten | 1 | d30x1 | 200 210 | - | - |
F | Oberrohr | 1 | d22x1 | 160 180 | - | - |
1 | Längsrohr | 2 | d12x1 | 150 | A/120 | B/120 |
1 | Längsrohr | 2 | d12x1 | 150 | A/380 | B/380 |
2 | Längsrohr | 2 | d12x1 | 550 | A/120 | C/120 |
3 | Längsrohr | 2 | d12x1 | 570 | B/150 | C/150 |
4 | Längsrohr | 2 | d12x1 | 280 | C/150 240 | D/400 |
5 | Längsrohr | 2 | d12x1 | 575 | B/480 | D/380 |
6 | Längsrohr | 2 | d12x1 | 480 | C/120 160 | E/120 160 |
7 | Längsrohr | 2 | d12x1 | 320 | D/380 440 | E/140 190 |
8 | Längsrohr | 2 | d12x1 | 330 | D/400 | F/120 150 |
9 | Längsrohr | 2 | d12x1 | 150 | E/140 160 | F/140 160 |
Breite= Breite zwischen den Längsrohren an der Stelle, wo es in das jeweilige Querrohr mündet.
Mit diesen Angaben müsste jeder eine Skizze im Masstab 1:5 wie oben angegeben zeichnen und die Rohre folgendermassen vorbereiten können:
Vorbereitung der Hauptrahmenrohre.

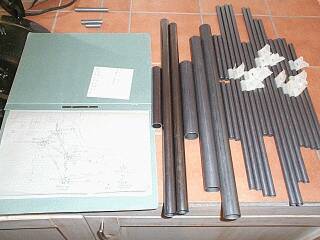

So ein Rohrsatz besteht immerhin aus 26 Rohren! (Für die, die nachzählen: Auf dem Bild ganz rechts das Rohr sind zwei kurze Rohre :-)
Die Querrohre haben 30mm bzw. 22mm Durchmesser, die Längsrohre 12mm. Dadurch kann man mit einer normalen Bohrmaschine einfach die 12mm Bohrungen in die Querrohre bohren.

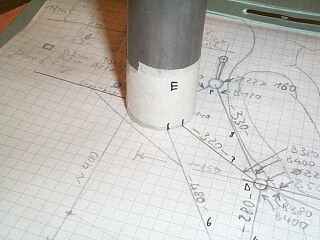

Zum Anzeichnen der Längslinien, auf denen die Bohrungen sitzen, habe ich ein Ende der Rohre jeweils mit dünnem Klebeband abgeklebt, so kann ich einfach mit einem Kugelschreiber anzeichnen. Das Rohr wird einfach auf die 1:5-Skizze gestellt und die Lage der Linien übertragen. Das sollte genau genug sein.

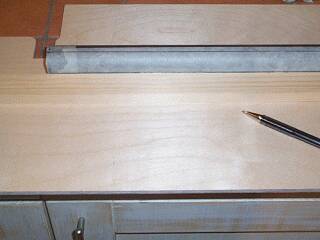

Nun habe ich die Rohre ganzflächig mit Klebeband beklebt, da, wo die Linien hinkommen. Mit Hilfe einer Holzleiste habe ich dann die Linien durchgezeichnet. Die Holzleiste ist hier leider nur schlecht zu erkennen.

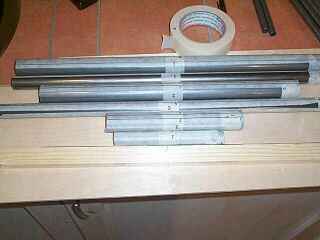

Genau in die Mitte der Rohre kommt dann nochmal ein Klebestreifen-Wickel auf dem die Rohrbezeichnung A-F aus der Skizze notiert ist sowie die Nummern der Längsrohre an den Längslinien. Dadurch braucht man später nicht immer alles zusammenzusuchen. Der Klebestreifen bleibt nämlich bis nach dem Löten drauf.
Eine Besonderheit ist noch zu beachten: Die Federaufnahmen, die später die Gummiringe aufnehmen, mit denen die Vorderradachse federnd aufgehängt wird, werden in den Federträger A eingelötet. Dazu müssen links und rechts jeweils drei Bohrungen d12mm von vorne nach hinten gebohrt werden. Dies ist in der Skizze oben nicht zu erkennen. Diese Bohrungen also mit anzeichnen.
Das Bohren der 12er-Löcher geht schnell: Ankörnen, 3mm vorbohren, 12mm fertigbohren. Mit einem Powertool sind die Löcher schnell entgratet.

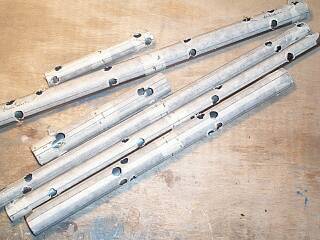

So sehen die Rohre nun fertig versäubert aus...
